ダニエルの取り外し可能なプレート熱交換器の製品構造

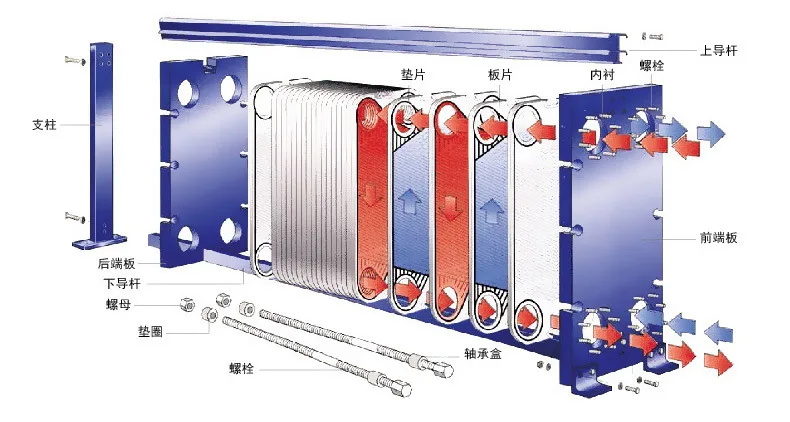

プレート熱交換器のコンポーネント
市場とアプリケーション
長い間、Jiangyin Daniel Coolerは、多くの国や地域で石油、化学、産業、食品、飲料、電力、冶金、造船、HVAC、その他の産業の顧客に高品質のプレート熱交換器を提供することに取り組んできました。現在、20,000を超えるプレート熱交換器がさまざまな業界でうまく機能しています。
プレート熱交換器の利点
乱流を形成するために、プレート間の液体の流れを促進します。金属板がさまざまな圧力に適応できるようにします。 「ヘリンボーン」の小さなパターンプレートのフローチャネルは、180度のヘリンボーン角の差を持つ2つの隣接するプレートで構成されています。したがって、プレートの間には多くのコーナーポイントがあり、130mm²ごとに1ポイントに達することができます。フローチャネルは変形を起こしやすくなく、比較的高い圧力抵抗があり、強い圧力差に耐えることができます。同時に、流れは3次元であり、乱流は比較的強いため、熱伝達係数は高くなります。
|
コンパクト構造 |
プレート熱交換器が占めるスペースは、現在、あらゆるタイプの熱交換器の中で最小のスペースの1つです。同じ熱交換条件下では、プレート熱交換器の床面積は、シェルとチューブの熱交換器の床面積の1/3から1/4であり、分解しても追加のメンテナンススペースを必要としません。
|
|
高熱伝達係数 |
プレートグループを流れる培地は、比較的低いレイノルズ数（RE）で乱流を形成できるため、滑らかなプレート上で形成される可能性が低いため、熱伝達効率が非常に高くなります。一般的な水と水の熱交換では、プレート熱交換器の熱伝達係数は6000W/m²を超えることができます。これは、シェルおよびチューブ熱交換器のそれよりも3〜8倍高くなります。
|
|
熱回収率 |
熱伝達係数、優れた流量比特性、および完全に逆流の流れにより、熱伝達温度差は非常に低く選択できます。したがって、低レベルのエネルギー熱の回復に非常に適しています。単一のプレート熱交換器を使用して、90％を超える熱回収速度を達成することは経済的に実現可能です。
|
|
優れた適応性 |
折りたたみ可能なプレート熱交換器には、比類のない適応性があります。設置後、膨張または収縮のプロセス要件を満たすために、金属板グループを増加または減少させることができます。
|
|
低停滞フロー |
その小さなフローチャネルと最小限の停滞フローにより、迅速に開始し、制御操作が変化したときに迅速に応答し、機器の重量を大幅に削減できます。
|
|
メンテナンスに便利です |
プレートの設計により、死んだ角がないことが保証されるため、化学洗浄を敷設せずにオンサイトで実行できます。取り外し可能なプレート熱交換器の場合、徹底的な機械的洗浄のために簡単に開くこともできます。
|

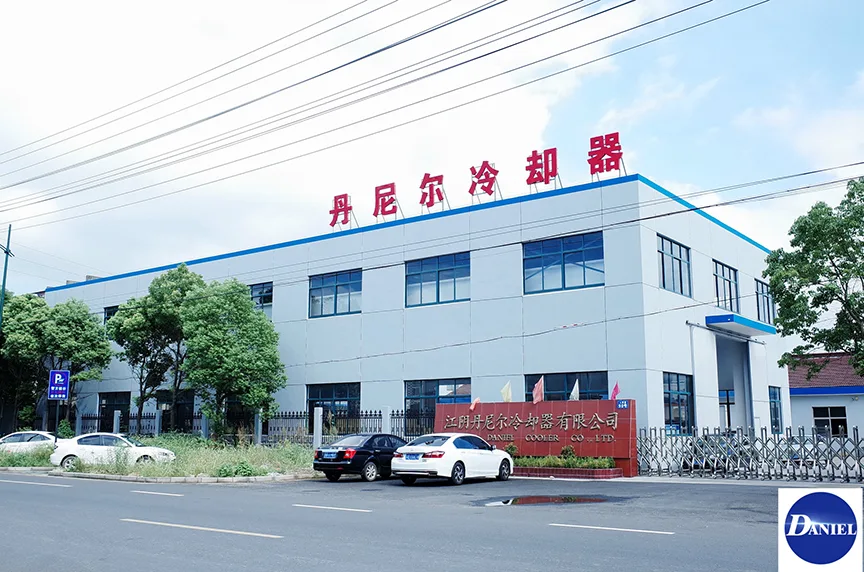

Jiangyin Daniel Cooler Co.、Ltd。（Daniel Cooler）は2004年に設立されました。これは、取り外し可能なプレート熱交換器（PHE）、熱交換器ガスケット（フェガスケット）、熱交換器板（フェガステン）、熱交換器板（PhePlate）を生産し、プレート熱交換器維持サービス（PheMementy）を提供する熱交換器メーカーです。
Jiangyin Daniel Coolerには、デザインと生産技術、プロの熱交換器の知識があります。 Jiangyin Daniel Coolerは、多くの国や地域の石油、化学、産業、飲食物、電気、冶金、HVAC、その他の産業の顧客に高品質のプレート熱交換器を提供することに取り組んでいます。
特別なプレート熱交換器プレートとゴム製ガスケットは、顧客のニーズに応じて設計および製造できます
プレート熱交換器ラバーストリップモデル：M3、M6B、M6M、M6MX-L、M6MX-R、M10B、M10M、M15B、M15BLIP、MK15BW、M15M、M20M、MX25B、MX25M、M30、MA30M、MA30W、EC500、AM20、P31-HMBM、AK20、Clip6、AK20、 CLIP8H、AM30、MX25、EC350、TL6B、TL10B、TS20M、TS6M、AM30、P22、P26、P31、P32、P36、A15B、A15M、A10、A10B、T20B、T20M、TS20M、P36、TL10B、CLIP10、CLIP10、CLIP10、CLIP10、 AX30B、AX30BW、JWP26、JWP36、EC50、EC150、EC350、EC500。
砂糖産業、冶金産業熱交換器ラバーガスケット、シーリングガスケットEC50、EC150、EC350、EC500、EC500-WTEL、EC500-WTFE、EC500-ETFC、EC500-TFR、EC50-WTEL、EC50-WTFEEC50-ETFC、EC50-TFR、EC350-WTEL、EC350-WTFE、EC350-ETFC、EC350-WTEL、EC350-WTFE、EC350-WTFE、
プレート熱交換器ガスケットモデル：T4、H17、N35、N25、SR2、N50、A055、J060、M92（接着剤）、J092、A085、J107、Q080、K34、K55、K71（接着剤）、P105、M60、P190、U2、Q0501、 J185、SR6、H12、SR1、RS3
プレート熱交換器ガスケットモデル：VT4、VT8、VT10、VT20、VT20、N40、VT40、VT80、VT130、VT1306、VT2508、VT2508 B-10、VT2508 B-16、VT2508 B NT250S、NT50X、NT100T、NT100M、NT100T、NT100T、NT100T、NT100T、NT100T、NT100T、 NT150L、VT405、NT250S、NT250L VICARB
プレート熱交換器ガスケットモデル：V10、V20（ボタンタイプ）、V20（Fペースト）、V45（ボタンタイプ、ペーストタイプ）、V60（ペーストタイプ）、V85（ペーストタイプ）、V130 V4、V13、V20、V28、V45、V60A、V60B、V85、V85D、V85D、V100A、100B、V17 V280
プレート熱交換器ラバーパッドモデル：GX-12、GX-12P1、GX-018、GX-26、GC-26、GX42、GC42、GC-30PI、GC-60PI、GX-51、GC-51、GX-60、GX-100、GX-180、
プレート熱交換器ラバーパッドモデル：Sigma9、Sigma26、Sigma27、Sigma37、Sigma66、Sigma76、Sigma114、Sigma7、Sigma X29、Sigma M37、Sigma38、Sigma M66、Sigma 107、Sigma90Sal
プレート熱交換器ラバーシーリングガスケットモデル：S4、S7、S8、S9、S14、S15、S15FS、S21、S22、S30、S37、S39、S41、S43、S47、S50、S62、S65、S81、S83、S121
プレート熱交換器シーリングリングモデル：TL90PP、TL90SS、TL150PP、TL150SS、TL200PP、TL200SS、TL250PP、TL250SS、TL400SS、TL500PP、TL500SS、TL650PP、TL650SS、TL850PP、TL850SS
プレート熱交換器ガスケットモデル：RX-70、LX50A、EX-15、EX-16、UX416、UX-01、UX-05、UX-20、UX-30、UX-40は、顧客の要件に従って設計および製造できます
特別なプレート熱交換器プレートとゴムガスケットプレート熱交換器プレートとゴムガスケットの主なモデル：
1。プレート熱交換器プレート。 M3、M3（N）、M3X、M6-MFL、M6MD、M10（MFML、MFGL、M10BD、M10BW）、M10-BFGL、M15-（MFG、MFML、FFM、BFG）、M15-MFGL、M15-BFML、M20-MFM、M20MFM、M20-MFFM、M20-MFFM、 M30、MX25B、MX25M、AK20-FGL（E、F）、A10（B）、A15、A15B、A15BW、A20、A20B、A3、A35、AX30、TS6、TS20、TL6、TL10、TL15、T20、C8、C10、C8、C10。 AC400。 AC600、AV170、AV280。
2。プレート熱交換器プレートA055.AO85、CHF130、H12、H17、H17PA、H17DS、J060、J092、J107、J185、K34、K55、K71、K71PA、M60、M92、M185、M107、N35、N35pa、N35pa、N35pads、 Q030D、Q055D、Q080D、R10、R10G、R14、R14S、R23、R40S、R5、R55、R66、SR2、SR3、SR9、SR14、BR1.06、BR034、BR028、BBL1.6TAF、BBL1.6BF、BR1.08CCCCCCCF、BR1.6BF、 N35、N25、N50、AO55、H17、
3。プレート熱交換器プレート：GX-51、GX-013、BR013（トラフタイプ）、GX-108、GX-214、GX-26、GC-26、GX-26GX-26、GX-51、GX-100、GX-60、GX-180、GC-26、GC-51 ... V45、V60、V85 ... Sondex：S14、S15、S15FS、S21、S30、S41、S43、S50、S65、S83 ... hisaka、W.schmidt……..
4。プレート熱交換器プレートNT150L/N40/FA157/FA158/AF161/FA184NG/FA184WG/FA192NG/FA192WG/VT10/VT20/VT2
5。GBRシリーズで生産されたBRシリーズプレート熱交換器プレート、BR005、BR01、BR03、BR05、BR08、BR13…
ダニエルプレート熱交換器ガスケットの適用：
船業界：主に冷却、ジャケットの水冷却、潤滑油冷却、ピストン冷却剤冷却、トランスミッションオイル冷却、重燃料油予熱、ディーゼル予熱、その他のプロセス冷却などに使用されます。
電力産業：熱交換器は、主にオープンまたはクローズドサイクルの水冷却、トランスミッションオイル冷却、タービンオイル冷却、潤滑油冷却、ピストンとタービンとエンジン冷却剤冷却、ディーゼル発電所の熱回収、排気ガス熱回収に使用されます。
熱交換器は、主に製薬業界で使用されています：薬物滅菌、エマルジョン冷却、サスペンション暖房、プラズマ加熱、クエン酸加熱、輸液冷却など、鋼産業の熱交換器は、主に金型/連続鋳造機の冷却、油液油冷却、潤滑油冷却、潤滑油冷却、潤滑油の冷却、油液油冷却、潤滑油冷却、油油冷却のために主に鉄鋼産業で使用されます。水/エマルジョン/コーキングプラント廃水冷却、炉のボディ/電気Jサポート/変圧器冷却。
熱交換器は、主にHVAC業界で使用されます。地区暖房、家庭用温水、氷の貯蔵、スイミングプールの一定の暖房、熱ポンプ装置、熱回収装置、加熱水予熱、地熱水/蒸気利用など。
熱交換器は、主に化学産業で使用されています。プロセス媒体の加熱と冷却、オイル冷却、電解質冷却、液体加熱、リン酸液の冷却など。
